Prypjat (Припять)

In navolging van de opgedane goede ervaringen met de Scylla is dit projekt begonnen, op alle punten zijn verbeteringen doorgevoerd aan het bestaande ontwerp. Het projekt is dan ook van start gegaan als Scylla II, er is echter zo weinig overgebleven van het orrigineel dat er voor een nieuwe naam is gekozen. Een nieuwe voorversterker is geboren, Prypjat (Припять).

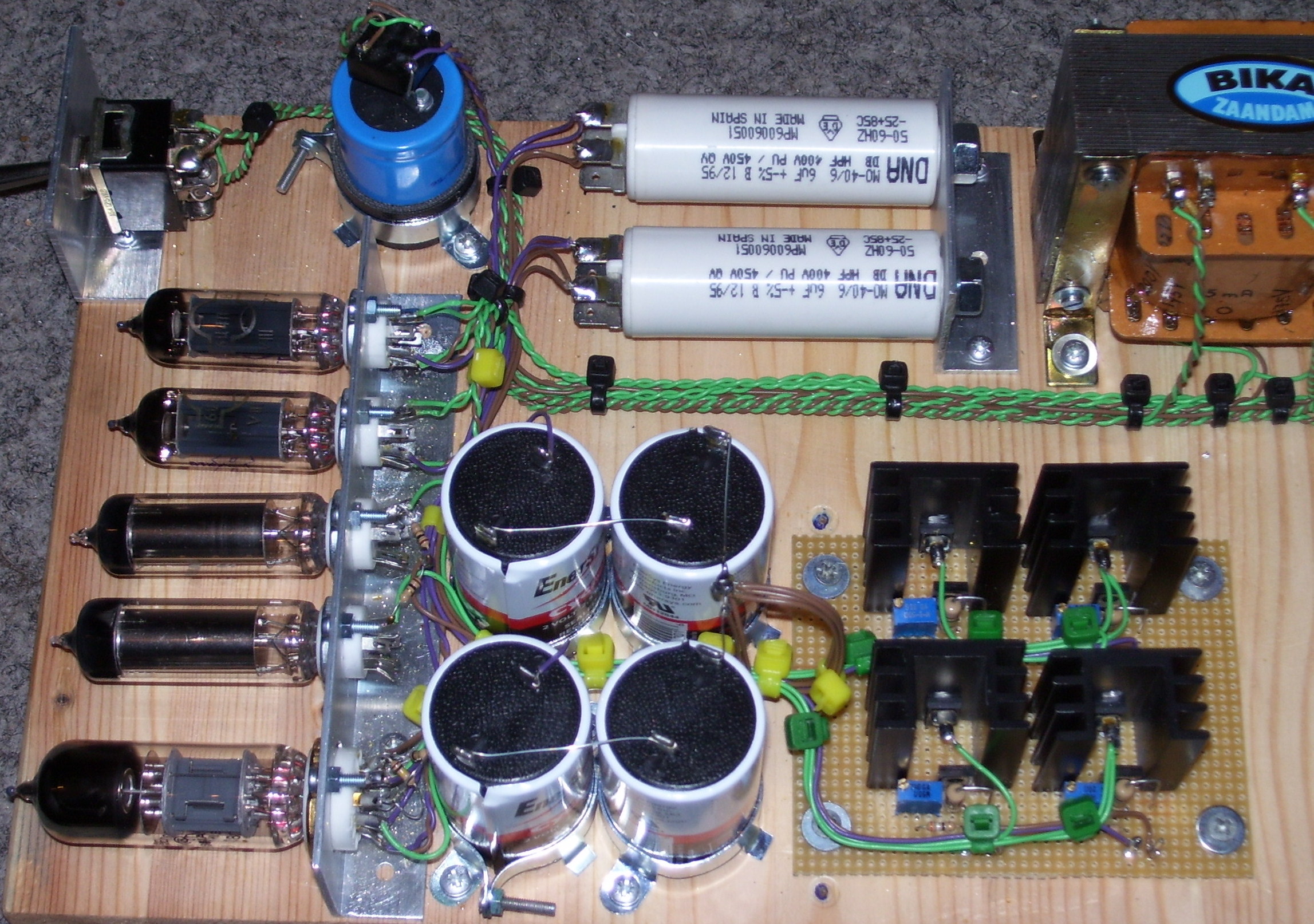

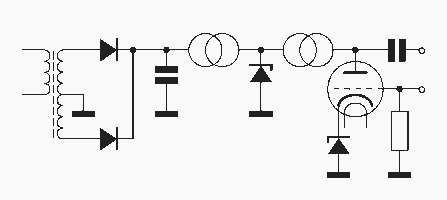

Conceptueel bestaat Prypjat uit een zeer eenvoudig schema :

1 : trafo
2 : gelijkrichter
3 : buffercondensator
4 : stroombron als rimpelfilter
5 : zener als rimpelfilter
6 : stroombron als anodebelasting
7 : radiolamp als versterkend element
8 : zener als kathodebelasting


1 : Niks moeilijks op dit punt. Om inbouwhoogte te beperken en om kanaalscheiding te verbeteren is er gekozen voor twee transformatoren. De eerste trafo levert de hoogspanning voor het linker kanaal en de gloeispanning voor de gelijkrichters van beide kanalen. De twee trafo verzorgt de HT voor het rechter kanaal en neemt de gloeispanning voor de versterkerlamp voor zijn rekening.
Beide trafo's zijn identiek en heben een aanzienlijke overcapaciteit. Om mechanische brom, warmte en kernverzadiging met bijbehorende harmonischen binnen de perken te houden is een overcapaciteit van meer dan 50% gekozen. Op verzoek zijn de trafo's ook gedipt om alle lamellen stevig op hun plaats te houden, dit naturlijk om mogelijke mechanische geluiden uit de versterker te houden. Niets is meer irritant dan een prachtige versterker die alle signalen schoon versterkt terwijl de behuizing gezellig staat te zoemen.

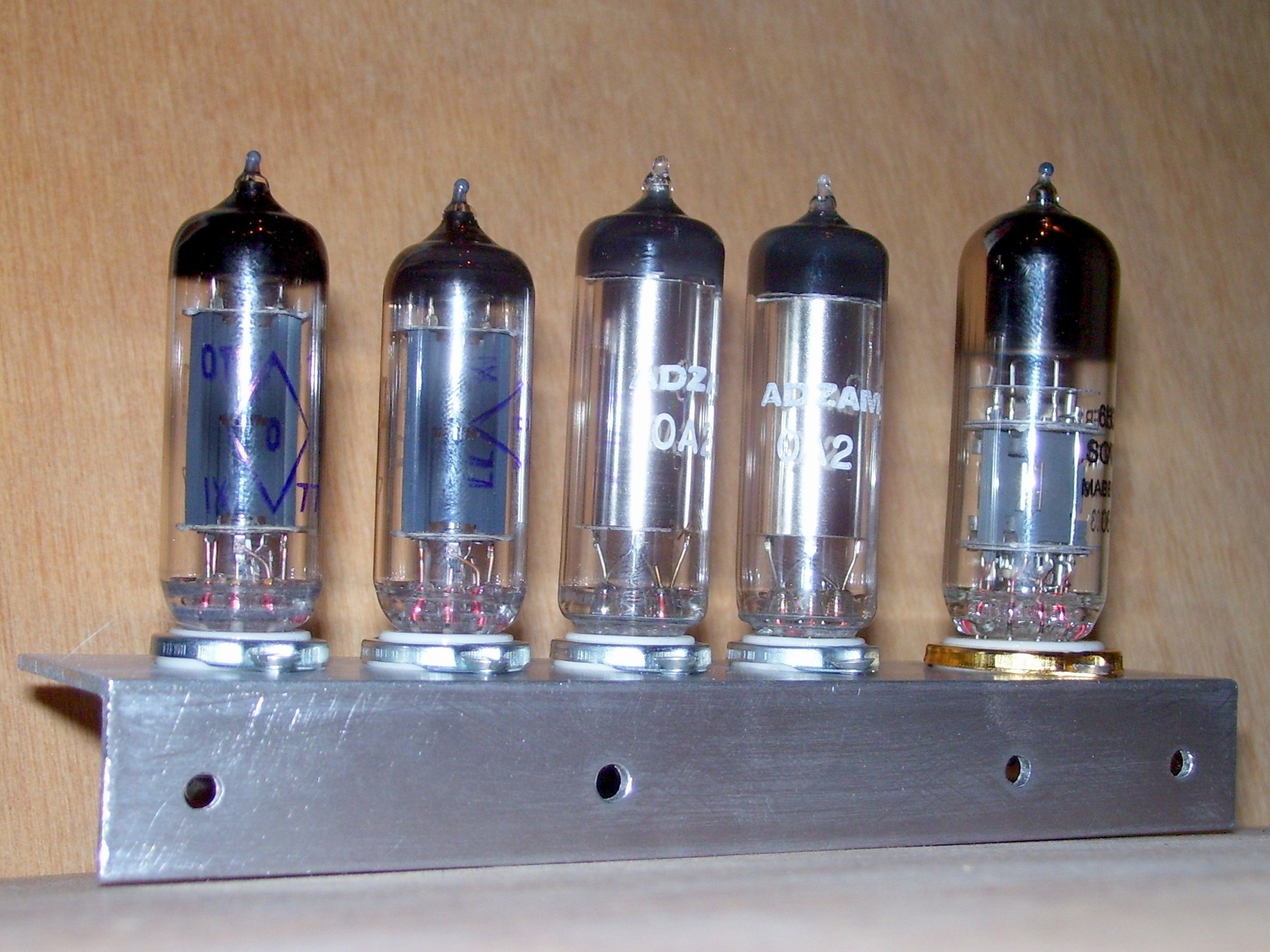

2 : Als gelijkrichtend element is gekozen voor een IHR. De voordelen van een indirect gestookte buisgelijkrichter zijn evident maar hier zijn ze toch nog even op een rijtje :
-De HT komt langzaam op, geen plotselinge spanningssprongen dus de achterligende trap kan zich rustig instellen wat de betrouwbaarheid en de levensduur te goede komen.
-Geen HT potentiaal op de gloeiwikkelingen wat het gloeicircuit zeer eenvoudig maakt.
-Inwendige weerstand van een buis is hoger dan van halfgeleiders wat resulteert in een softere beter gefilterde spanning. Een ander voordeel van een buis t.o.v. een halfgeleider is dat een buis geen spikes of andere harmonische onzin op de voedingslijn zet.
Door de keuze van de dubbele transformatoren zijn er ook twee gelijkrichterlampen nodig, beide kanalen krijgen hun eigen lamp.

3 : "Minder capaciteit levert een beter, opener, gecontroleerder geluid." Niet zomaar een uitspraak, het klopt vaker wel dan niet, in deze schakeling bleek dit wederom waar te zijn, een capaciteit van 6uF bleek hier de mooiste compromis tussen goede filtering en de snelheid van de voeding.

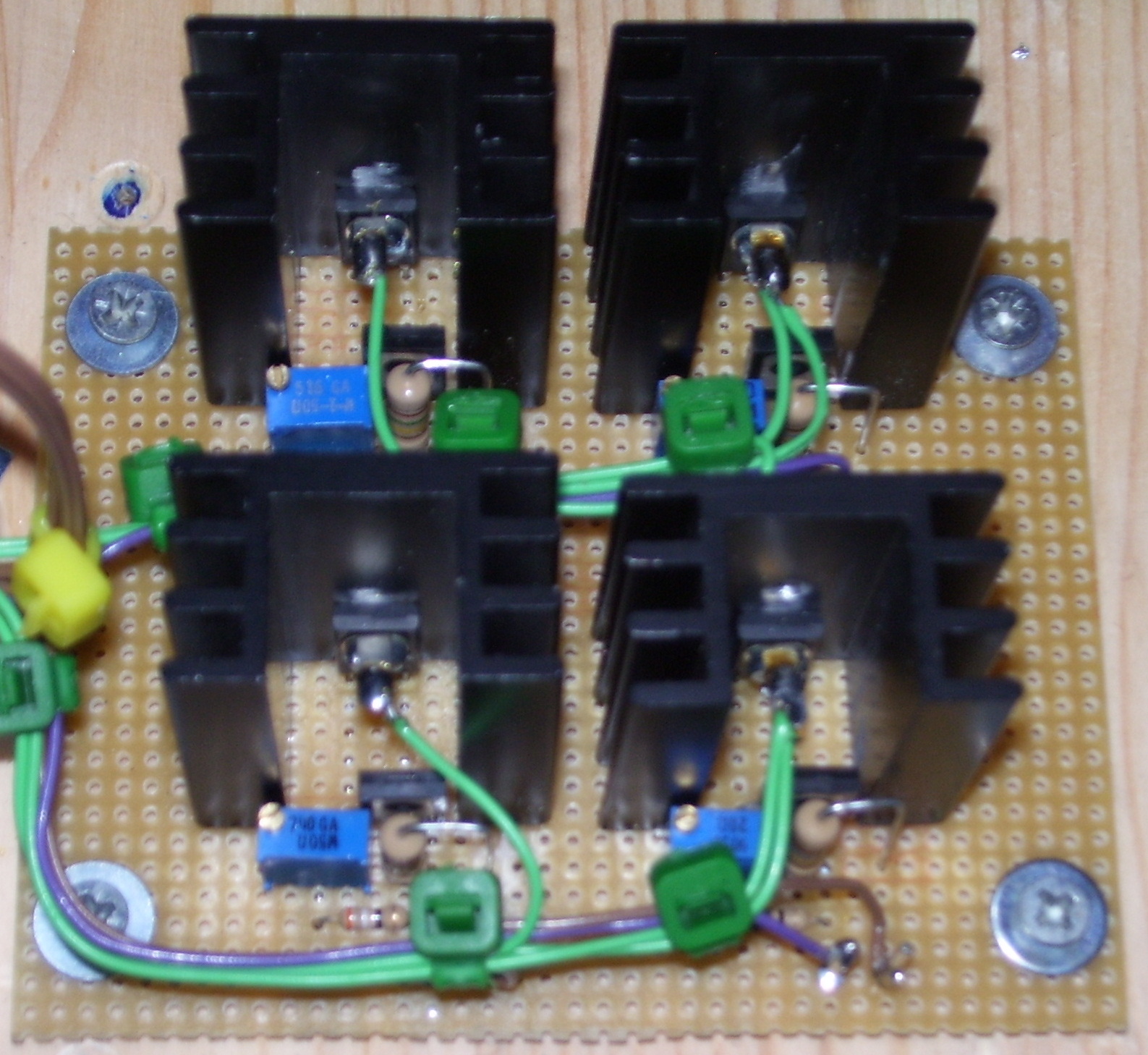

4 : Simpelheid is bij de ontwikkelde stroombron troef. De voorheen gebruikte stroombron op basis van een transistor en een LED werd dooronwikkeld naar een veel stabielere, eenvoudigere en beter presterende versie.

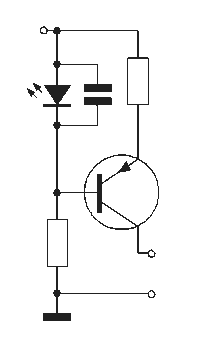

<- Oude versie, een manco is hier de gevoeligheid van de LED voor plotselinge spanningssprongen waardoor er een capaciteit overheen geplaatst dient te worden.

.



Veel (na)bouwplezier.

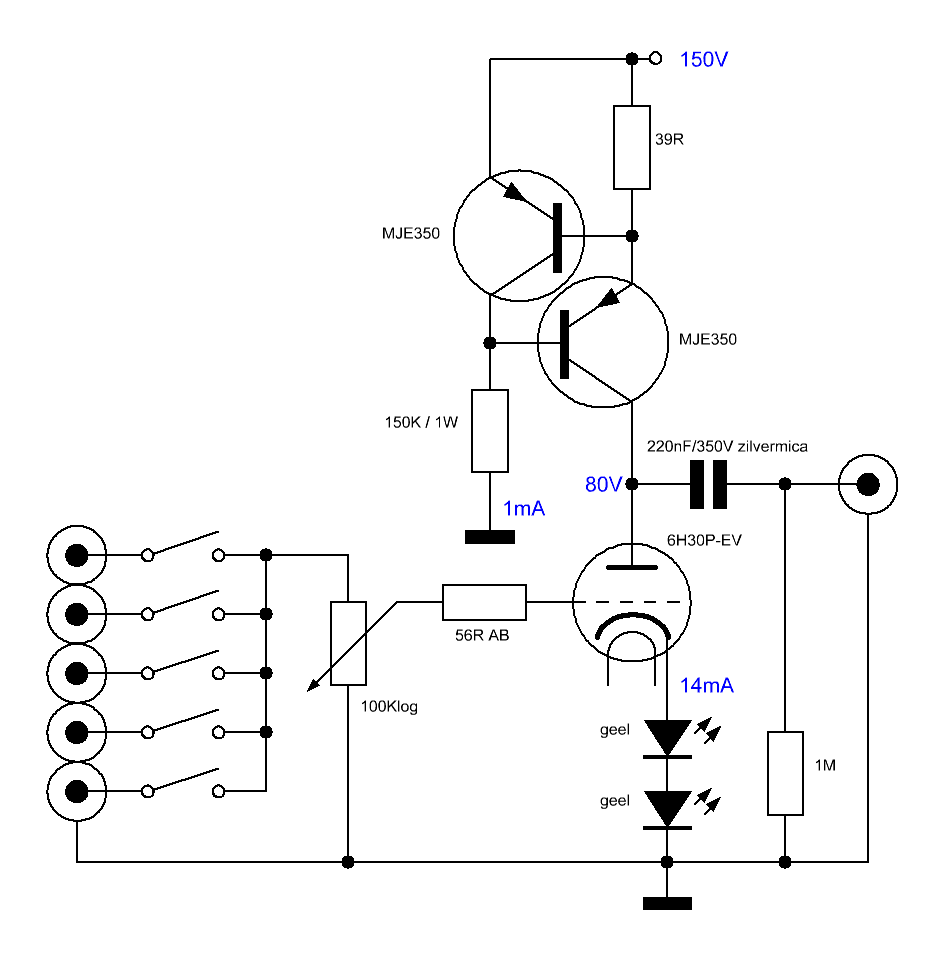

Het analoge schema :

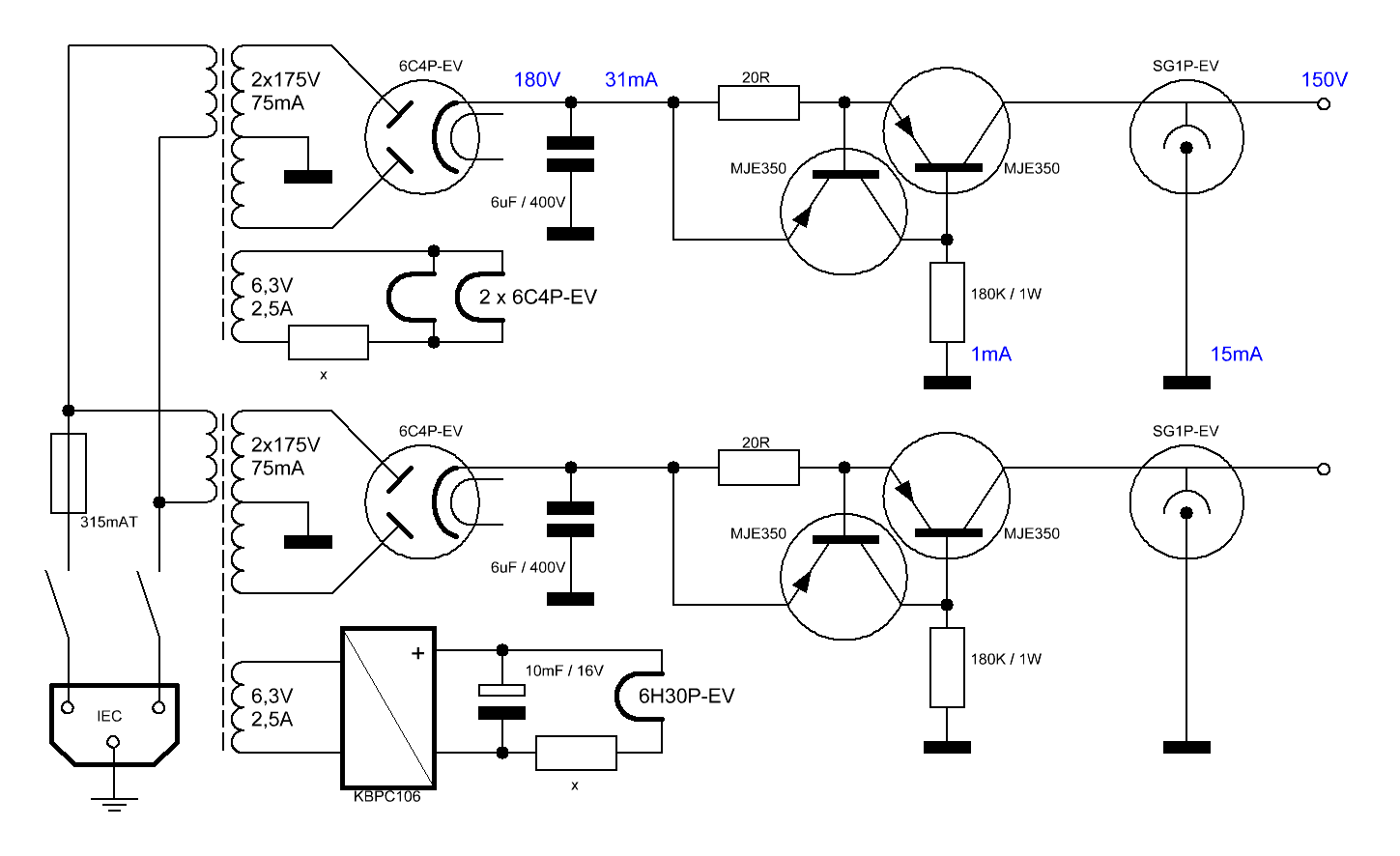

Het voedingsschema :
